лист 160m/Min для того чтобы покрыть машину для производства бумажных ламинатов ZGFM каннелюры гофрировал картон автоматический

Высокоскоростной автоматический лист картона гофрированной бумаги для того чтобы покрыть машину для производства бумажных ламинатов каннелюры

1. Характер продукции

1,1 функция:

Бумагу можно прокатать с paperboard для увеличения прочности и толщины материала или специальных эффектов. После плашк-вырезывания, ее можно использовать для упаковки коробок, афиш и других целей.

1,2 структура:

Paperfeeder A. Верхн: Он может отправить стога бумаги 120-800gsm сверху.

Питание B. Дна: Оно может отправить 0.5~10mm paperboard снизу.

Механизм C. Gluing: Склеенную воду можно приложить к кормить бумаге.

Организация D. Регулирующ - приспосабливает 2 бумаги согласно установленным допускам.

E. Pressurizing Транспортер… Отжимает прикрепленную бумагу и транспортирует ее к разделу доставки.

1,3 принципы:

Верхняя бумага отправлена вне верхним paperfeeder и отправлена в детектор начала располагая механизма для обнаружения. После этого нижняя бумага отправлена вне; после нижней бумаги покрывает со для того чтобы крепить на клею колесо клея, верхняя бумага и нижняя бумага соответственно транспортированы к бумажным одновременным детекторам на обеих сторонах, после обнаружения, регулятор высчитывают значение ошибки бумаги и нижней бумаги, и прибор компенсации сервопривода с обеих сторон бумаги компенсирует бумагу к предопределенному положению для соединять, и после этого надувает транспортировать. Машина отжимает бумагу и транспортирует ее к машине доставки для того чтобы собрать законченный продукт.

1,4 применимых материала:

Бумага затира --- 180 | 800g/m тонкая бумага, картон.

Нижняя бумага---paperboard 0.5~10m/m, который одно-встали на сторону картон, разнослоистая гофрированная бумага, доска жемчуга, доска сота, доска стиропора.

Клей - смола, etc., значение ПЭ-АШ между 6 | 8, можно приложить к клею.

Параметры:

Структурные особенности:

◆Принимающ систему управления передачи мира ведущую, только потребность к автоматическ-настраивать системы размера бумаги входного сигнала.

◆Компьютеризированный высокоскоростной штуцер, до 12 000 частей в час.

◆типа Chuanliu голова подачи воздуха, с 4 наборами передних сопл и 4 наборами сопл всасывания.

◆Блок Feida принимает низкий картон стога, который может приспосабливать бумагу к паллету, и может установить след-помогать пре-штабелеукладчик

◆Используйте множественные наборы электрических глазов для того чтобы знать предварительное положение сути дела, и делайте мотор сервопривода с обеих сторон бумаги стороны независимо для того чтобы вращать для того чтобы компенсировать выравнивание верхней и более низкой бумаги, которое точно и ровно.

◆система управления Полно-функции электронная, используя дисплей интерфейса человеческ-машины и программы PLC модельный, может автоматически обнаружить эксплуатационные режимы и показатели работы.

◆Автоматическая система replenishment клея может автоматически возмещать потерю потерянный клей и объединить с повторно использовать клея.

Max.speed: 12000sheet/hour

ВВЕДЕНИЕ ВЕТВИ:

1. НИЖНИЙ БУМАЖНЫЙ ПИТАТЬСЯ


Импортированная пользой система управления мотора сервопривода электрическая, с всасыванием Японии NITTA
пояс для того чтобы сделать инвертор силы всасывания, и пояс очищенный роликом воды; Запатентованный
технология, который нужно обеспечить гофрирует и картон идет вне ровно и простая деятельность.


2. МЕХАНИЗМ ВЕРХНЕГО ЛИСТА ПИТАЯСЬ

И бумажное поднимаясь и питаясь сопло высокоскоростного автоматического преданного feedr можно свободно отрегулировать быть приспособленным и к тонкой и толстой бумаге. Вместе с насосом Беккера. Обеспечьте верхний питаясь бумажный бег быстро и ровно.


3. ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

Конструированный в соответствии с европейским требованием к CE, обеспечьте стабильность машины, высокую эффективность и низкий отказ. Используя взаимодействие человека и машны и комбинацию PLC, покажите всю информацию, как предупреждение, ошибка для того чтобы обнаружить, отказы, и скорость обработки, etc на экране с одного взгляда.


4. ЧАСТЬ PRE-STACK

система Пре-кучи с заранее поставленной функцией может быть установила как размер бумаги через экран касания и ориентировала автоматически для уменьшения настроенного времени эффективного.



5. ПЕРЕДАЧА

Пояс ворот synchronical вместе с SKF нося по мере того как основная передача принята для обеспечения стабильности. Оба ролики давления, смачивая ролик и значения клея могут легко быть отрегулированы ручкой с механическим кодировщиком.

система позиционирования 6.Left-right




7. РОЛИК СИСТЕМЫ ПОЗИЦИОНИРОВАНИЯ & КЛЕЯ


Польза множественных наборов светоэлектрического датчика в основании покрывает относительное положение,
листы верхней части контроля с обеих сторон мотора сервопривода для того чтобы сделать независимое действие компенсации, так как точный располагать верхней бумаги и нижней бумаги.
Ролик нержавеющей стали, никогда ржавчина, после едва молоть,
гарантировал минимальную сумму клея покрытого равномерно.
Вниз с ролика очистите роликом воды.


8. СИСТЕМА ДЕЯТЕЛЬНОСТИ ЭКРАНА КАСАНИЯ


Оно принимает централизованный контроль экрана касания, осуществляет человекомашинный диалог с взаимодействием человека и машны высоко-разрешения, и осуществляет динамический контроль в реальном времени деятельности и недостатка, делая его удобный отрегулировать и устранить неисправность



9. СИСТЕМА ВЕДУЩЕЙ КРОМКИ ПИТАЯСЬ (OPTIONOL)


Эта система для варианта, соответствующий для крупноразмерных и толстых нижних листов.


10. ФИДЕР СЕРВОПРИВОДА SHAFTLESS (ОПЦИОННЫЙ)


Эта система для варианта, соответствующий для листов длинного размера верхних.

11. БОЛЬШАЯ СИСТЕМА ВСАСЫВАНИЯ ДЛЯ НИЖНЕЙ БУМАГИ (ОПЦИОННОЙ)


Эта система для варианта, если ваши продукты с картоном, рифленый - доска, и 3 или 5 слоя. вы можете выбрать эту систему.


12. СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИ (ОПЦИОННАЯ)


Смазывайте подшипник регулярно для того чтобы увеличивать срок службы подшипника


13. ВИДЕО- КОНТРОЛИРОВАТЬ (ОПЦИОННЫЙ)


Этот вариант может контролировать ход машины, потребность оператора идя вокруг машины часто.

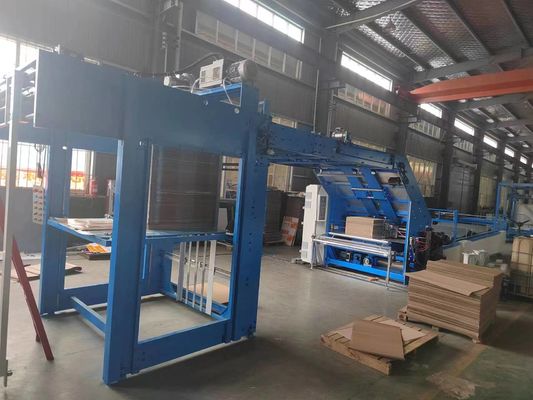

Изображение машины
