Подробная информация о продукте:
|
Максимальный бумажный лист: | 1500*1500mm | Минимальный бумажный лист: | 360*380mm |
---|---|---|---|
Линейная скорость: | 150-180meters/min | Обработка типа: | лист для того чтобы покрыть ламинатор |
Размер (L*W*H): | 1200*230*200cm | Производственная мощность: | 30 наборов/месяц |
Высокий свет: | Рифленая машина для производства бумажных ламинатов каннелюры,5ply гофрировало машину для производства бумажных ламинатов,машина для производства бумажных ламинатов 1500*1500mm рифленая |
Высокоскоростная автоматическая машина слоения каннелюры
Режимные характеристики
●Эта машина может прокатать доски сочетания из 2 рифленые и любой тип верхнего листа совместно. Она может произвести 2 - доска слоя (картон + картон), 3ply, 4ply, 5ply, 7ply и другие продукты.
●Прокатывая тип: рифленый + рифленый + картон, рифленое + рифленое, рифленое + картон, картон + картон, картон + серые доска + картон, etc.
●Автоматическое обнаружение верхней и нижней бумаги, автоматической технологии коррекции сервопривода. Сделайте верхний след бумаги автоматически и приспособьте нижнюю бумагу, и точность высока.
●Нижняя бумажный питаться часть использовать импортированную систему управления мотора сервопривода, с поясом всасывания Японии NITTA и вместе с системой края руководства питаясь.
●Многофункциональный шкаф нижней бумаги соответствующий для изогнутый гофрированный.
●Большой ролик клея нержавеющей стали (160mm) с точным anilox меля для того чтобы гарантировать даже клей покрывая даже на минимальном количестве клея.
●Двойного назначения поднимаясь платформа, мы можем использовать структуру пре-штабелеукладчика для того чтобы нажать pre - кучу бумаги в платформу. Мы можем также нажать стог бумаги сразу в платформу.
●Особенные материалы полиэтилена на поверхности покрывая ролика и ролика давления, клея автоматически упадены, свободно scrubbing.
●Используйте обеспечивая циркуляцию систему клея для уменьшения потери клея и для того чтобы стабилизировать влияние прилипания клея.
●Одно - регулировка щелчка всей машины (как раз вписать размер бумаги).
●Видео- контроль.
Параметры:
Модель | SFC1450 | SFC1650 | SFC1900 | SFC2200 |
Максимальный размер | 1500*15000mm | 1700*1700mm | 1900*1900mm | 2200*2100mm |
Минимальный размер | 360*380mm | 380*400mm | 450*450mm | 500*500mm |
Верхняя бумага | 120-800g | 120-800g | 120-800g | 120-800g |
Нижняя бумага | 300gsm-10mm Гофрированный - доска и картон |
300gsm-10mm Рифленый - доска и картон |
300gsm-10mm Рифленый - доска и картон |
300gsm-10mm Рифленый - доска и картон |
Максимальная скорость | 150m/min | 150m/min | 150m/min | 150m/min |
Сила | 22kw | 25kw | 27KW | 30KW |
Точность ручки | ±1.0mm | ±1.0mm | ±1.0mm | ±1.0mm |
Структурные особенности:
◆Принимающ систему управления передачи мира ведущую, только потребность к автоматическ-настраивать системы размера бумаги входного сигнала.
◆Компьютеризированный высокоскоростной штуцер, до 12 000 частей в час.
◆типа Chuanliu голова подачи воздуха, с 4 наборами передних сопл и 4 наборами сопл всасывания.
◆Блок Feida принимает низкий картон стога, который может приспосабливать бумагу к паллету, и может установить след-помогать пре-штабелеукладчик
◆Используйте множественные наборы электрических глазов для того чтобы знать предварительное положение сути дела, и делайте мотор сервопривода с обеих сторон бумаги стороны независимо для того чтобы вращать для того чтобы компенсировать выравнивание верхней и более низкой бумаги, которое точно и ровно.
◆система управления Полно-функции электронная, используя дисплей интерфейса человеческ-машины и программы PLC модельный, может автоматически обнаружить эксплуатационные режимы и показатели работы.
◆Автоматическая система replenishment клея может автоматически возмещать потерю потерянный клей и объединить с повторно использовать клея.
ВВЕДЕНИЕ ВЕТВИ:
1. НИЖНИЙ БУМАЖНЫЙ ПИТАТЬСЯ
Импортированная пользой система управления мотора сервопривода электрическая, с всасыванием Японии NITTA
пояс для того чтобы сделать инвертор силы всасывания, и пояс очищенный роликом воды; Запатентованный
технология, который нужно обеспечить гофрирует и картон идет вне ровно и простая деятельность.
2. МЕХАНИЗМ ВЕРХНЕГО ЛИСТА ПИТАЯСЬ
И бумажное поднимаясь и питаясь сопло высокоскоростного автоматического преданного feedr можно свободно отрегулировать быть приспособленным и к тонкой и толстой бумаге. Вместе с насосом Беккера. Обеспечьте верхний питаясь бумажный бег быстро и ровно.
3. ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
Конструированный в соответствии с европейским требованием к CE, обеспечьте стабильность машины, высокую эффективность и низкий отказ. Используя взаимодействие человека и машны и комбинацию PLC, покажите всю информацию, как предупреждение, ошибка для того чтобы обнаружить, отказы, и скорость обработки, etc на экране с одного взгляда.
4. ЧАСТЬ PRE-STACK
система Пре-кучи с заранее поставленной функцией может быть установила как размер бумаги через экран касания и ориентировала автоматически для уменьшения настроенного времени эффективного.
5. ПЕРЕДАЧА
Пояс ворот synchronical вместе с SKF нося по мере того как основная передача принята для обеспечения стабильности. Оба ролики давления, смачивая ролик и значения клея могут легко быть отрегулированы ручкой с механическим кодировщиком.
система позиционирования 6.Left-right
7. РОЛИК СИСТЕМЫ ПОЗИЦИОНИРОВАНИЯ & КЛЕЯ
Польза множественных наборов светоэлектрического датчика в основании покрывает относительное положение,
листы верхней части контроля с обеих сторон мотора сервопривода для того чтобы сделать независимое действие компенсации, так как точный располагать верхней бумаги и нижней бумаги.
Ролик нержавеющей стали, никогда ржавчина, после едва молоть,
гарантировал минимальную сумму клея покрытого равномерно.
Вниз с ролика очистите роликом воды.
8. СИСТЕМА ДЕЯТЕЛЬНОСТИ ЭКРАНА КАСАНИЯ
Оно принимает централизованный контроль экрана касания, осуществляет человекомашинный диалог с взаимодействием человека и машны высоко-разрешения, и осуществляет динамический контроль в реальном времени деятельности и недостатка, делая его удобный отрегулировать и устранить неисправность
9. СИСТЕМА ВЕДУЩЕЙ КРОМКИ ПИТАЯСЬ (OPTIONOL)
Эта система для варианта, соответствующий для крупноразмерных и толстых нижних листов.
10. ФИДЕР СЕРВОПРИВОДА SHAFTLESS (ОПЦИОННЫЙ)
Эта система для варианта, соответствующий для листов длинного размера верхних.
11. БОЛЬШАЯ СИСТЕМА ВСАСЫВАНИЯ ДЛЯ НИЖНЕЙ БУМАГИ (ОПЦИОННОЙ)
Эта система для варианта, если ваши продукты с картоном, рифленый - доска, и 3 или 5 слоя. вы можете выбрать эту систему.
12. СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИ (ОПЦИОННАЯ)
Смазывайте подшипник регулярно для того чтобы увеличивать срок службы подшипника
13. ВИДЕО- КОНТРОЛИРОВАТЬ (ОПЦИОННЫЙ)
Этот вариант может контролировать ход машины, потребность оператора идя вокруг машины часто.

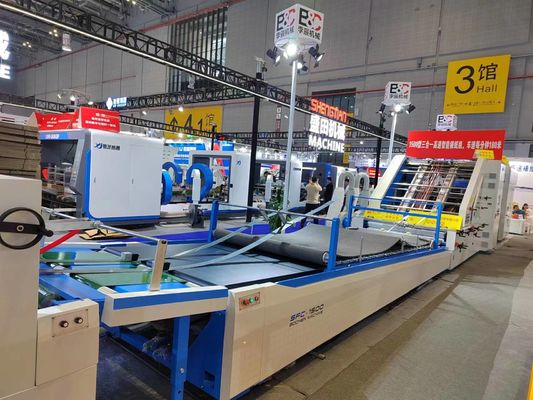

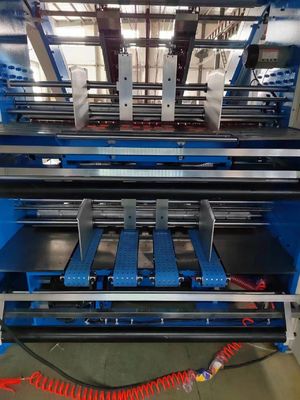

Изображение машины
