Автоматическая серво-флейтовая ламинирующая машина Интеллектуальная высокоскоростная гофрированная коробка 180 метров/мин

Автоматическая серво интеллектуальная высокоскоростная флейта ламинирующая машина для гофрированной коробки с 180м/мин
1. Описание продукта

1.1 Функция:
Бумага может быть ламинирована картоном для увеличения прочности и толщины материала или специальных эффектов.рекламные щиты и другие цели.

1.2 Структура:
A. Верхний бумажный кормильщик: он может отправлять стопки бумаги 120-800 граммов сверху.
B. Нижняя подача: она может отправлять картон 0,5 ~ 10 мм снизу.
C. Механизм склеивания: склеенная вода может быть нанесена на бумагу.
D. Регулирующая организация - устанавливает две бумаги в соответствии с установленными допущениями.
E. Конвейер под давлением... нажимает на прикрепленную бумагу и доставляет ее в отдел доставки.

1.3 Принципы:
Верхняя бумага высылается верхним подавателем бумаги и отправляется на детектор запуска позиционирующего механизма для обнаружения. Затем высылается нижняя бумага;после того, как нижний лист бумаги покрыт клеем на клеевом колесе, верхняя бумага и нижняя бумага соответственно передаются на бумагу Синхронные детекторы с обеих сторон, после обнаружения,контроллер рассчитывает значение ошибки бумаги и нижней бумаги, а сервокомпенсационное устройство с обеих сторон бумаги компенсирует бумагу до заранее определенного положения для сплица, а затем давит на конвейер.Машина прессует бумагу и передает ее в доставку для сбора готового продукта.

1.4 применимые материалы:
Клейкая бумага --- 180 ~ 800 г/м тонкая бумага, картон.
Нижняя бумага --- картон 0,5-10 м/м, односторонний картон, многослойная гофрированная бумага, жемчужная доска, пенопластная доска, пенополистирольная доска.
Клей - смола и т. д., значение pH между 6 ~ 8, можно наносить на клей.

Параметры:



Структурные особенности:
◆ Принятие ведущей в мире системы управления трансмиссией, нужно только ввести автоматическую настройку системы бумажного размера.

◆ Высокоскоростное компьютеризированное монтаж, до 12 000 штук в час.

◆ Воздухозаборная головка типа "Чуаньлиу" с четырьмя комплектами передних и четырех комплектов всасывающих сосудов.

◆ Feida Block использует картон с низким уровнем укладки, который может поместить бумагу на поддоны, и может устанавливать предварительное укладку с помощью рельсов

◆ Используйте несколько комплектов электрических глаз, чтобы узнать предварительное положение нижней линии.и сделать сервомотор с обеих сторон бумаги лица независимо вращаться, чтобы компенсировать верхнее и нижнее выравнивание бумаги, что точно и гладко.

◆ Полнофункциональная электронная система управления, использующая интерфейс между человеком и машиной и ПЛК, может автоматически обнаруживать условия работы и рабочие записи.

◆ Автоматическая система пополнения клея может автоматически компенсировать потерянный клей и сотрудничать с переработкой клея.

Максимальная скорость: 12000 листов в час



ВОПРЕДНЕЕ:
1. кормление бумагой на дне

Использовать импортную сервомоторную электрическую систему управления, с Японии NITTA всасывания
ремень для изготовления инвертора всасывающей мощности, и ремень, очищаемый водяным роликом; запатентован
Технология, обеспечивающая бесперебойную и простую эксплуатацию гофрированного и картонного покрытия.
2. Механизм подачи верхнего листа

Как бумажное подъемное, так и подающее сосуды высокоскоростного авто-выделенного питателя могут быть свободно регулированы, чтобы быть адаптированы как к тонкой, так и к толстой бумаге.Убедитесь, что верхняя подача бумаги проходит быстро и плавно.
3Электрическая система

Разработанный в соответствии с европейским требованием CE, обеспечивает стабильность машины, высокую эффективность и низкий уровень отказов.как предупреждение, обнаружение ошибок, сбоев и скорости работы и т. д. на экране на один взгляд.
4. ПРЕ-СТАКЧНАЯ ЧАСТЬ

Система предварительной установки с предопределенной функцией может быть настроена как размер бумаги через сенсорный экран и автоматически ориентирована, чтобы эффективно сократить время установки.
5. Трансмиссия

Для обеспечения стабильности используется синхронный ремень шлюзов вместе с подшипником SKF в качестве основной трансмиссии.Значение заглушающего ролика и клея можно легко регулировать ручкой с механическим кодером.
6.Система позиционирования слева-справа

7. ПОЗИЦИОНИРУЮЩАЯ СИСТЕМА И РОЛЛЬ КЛИМА

Использование нескольких наборов фотоэлектрических датчиков на нижнем листе относительное положение,
Контроль верхних листов с обеих сторон сервомотора для выполнения независимого компенсационного действия, так что точное расположение верхней бумаги и нижней бумаги.
Ролик из нержавеющей стали, никогда не ржавеет, после узкого шлифования,
гарантировано минимальное количество клея, покрытого равномерно.
Снижение ролика очищается водяным роликом.
8. Система работы с сенсорным экраном

Он использует централизованное управление сенсорным экраном, реализует диалог между человеком и машиной с высоким разрешением интерфейса человека и машины,и реализует в режиме реального времени динамический мониторинг работы и неисправности, что делает его более удобным для настройки и устранения неполадок

11. Большая система всасывания для нижней бумаги

Эта система для опции, если ваши продукты с картон, гофрированный картон, и 3 или 5 слоев. вы можете выбрать эту систему.
12Автоматическая система смазки

Регулярно смазывайте подшипник, чтобы продлить его срок службы
9. ПРЕДВЕДНАЯ СИСТЕМА КОМПЛЕНТИВНОГО КОНЦЕПТОВАНИЯ ((ОПЦИОНАЛЬНО)

Эта система является опциональной, более подходящей для больших размеров и толстых нижних листов.
10. Сервокормитель без вала(Обязательно)

Эта система является опциональной, более подходящей для длинных верхних листов.
13. Видеомониторинг (необязательно)

Эта опция позволяет контролировать работу машины, оператору не нужно часто ходить по машине.

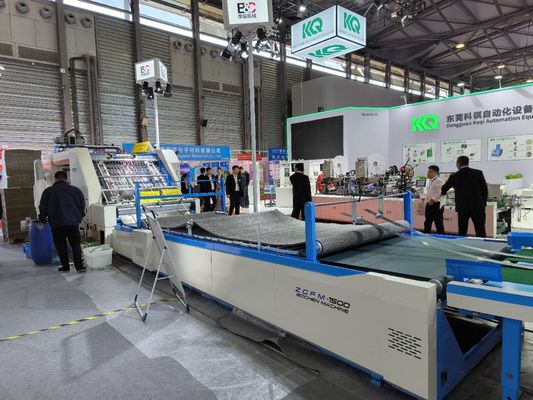

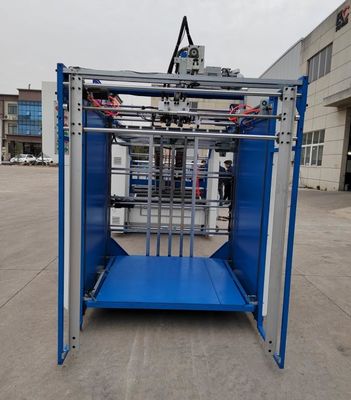

Изображение машины
