Высокоточная машина для ламинирования листа с листа для гофрированной бумаги с автоматическим сервоконтролем и коррекцией

    Высокоточная листовая ламинационная машина для гофрокартона с автоматическим сервоуправлением и коррекцией

Характеристики производительности

• Эта машина может ламинировать комбинацию из двух гофрокартонов и любого типа верхнего листа вместе. Она может производить двухслойный картон (картон + картон), 3-слойный, 4-слойный, 5-слойный, 7-слойный и другие продукты.

• Тип ламинирования: гофрокартон + гофрокартон + картон, гофрокартон + гофрокартон, гофрокартон + картон, картон + картон, картон + серый картон + картон и т. д.

• Автоматическое обнаружение верхнего и нижнего листа, технология автоматической сервокоррекции. Заставляет верхний лист автоматически отслеживать и прилегать к нижнему листу, при этом обеспечивается высокая точность.

• Часть подачи нижнего листа использует импортную систему управления серводвигателем с всасывающим ремнем Japan NITTA и системой подачи по передней кромке.


• Многофункциональная стойка для нижнего листа подходит для изогнутого гофрокартона.

• Большой валик для клея из нержавеющей стали (160 мм) с тонкой анилоксовой шлифовкой для обеспечения равномерного нанесения клея даже при минимальном количестве клея.

• Двухцелевая подъемная платформа, мы можем использовать структуру предварительного штабелера для подачи предварительно уложенной стопы бумаги на платформу. Мы также можем подавать стопу бумаги непосредственно на платформу.

• Специальные полиэтиленовые материалы на поверхности валика для нанесения покрытия и прижимного валика, клей автоматически отпадает, не требуя очистки.

• Используйте систему циркуляции клея для уменьшения потерь клея и стабилизации эффекта адгезии клея.

• Регулировка всей машины одним щелчком (просто введите размер бумаги).

• Видеомониторинг.

Параметры:




Конструктивные особенности:
• Применение ведущей в мире системы управления передачей, достаточно ввести размер бумаги, система автоматически настроится.

• Компьютеризированная высокоскоростная сборка, до 12 000 листов в час.

• Головка подачи воздуха типа Chuanliu с четырьмя наборами передних сопел и четырьмя наборами всасывающих сопел.

• Блок Feida использует картон с низкой стопой, который может прилегать к бумаге на поддоне, и может установить предварительный штабелер с поддержкой направляющих.

• Используйте несколько наборов электрических глаз, чтобы узнать положение нижней линии, и заставьте серводвигатель с обеих сторон лицевой бумаги независимо вращаться для компенсации выравнивания верхней и нижней бумаги, что точно и плавно.

• Полнофункциональная электронная система управления, использующая интерфейс человек-машина и отображение модели программы PLC, может автоматически обнаруживать рабочие условия и рабочие записи.

• Система автоматического пополнения клея может автоматически компенсировать потерянный клей и взаимодействовать с рециркуляцией клея.



ВВЕДЕНИЕ В ОТДЕЛЫ:
1. ПОДАЧА НИЖНЕГО ЛИСТА


Используйте систему подачи по двойной передней кромке. Это позволяет подавать нижний лист более плавно. А также может выполнять подачу картона.


2. МЕХАНИЗМ ПОДАЧИ ВЕРХНЕГО ЛИСТА

Как подъем бумаги, так и подающее сопло высокоскоростного автоматического специального податчика можно свободно регулировать, чтобы адаптировать как тонкую, так и толстую бумагу. Вместе с насосом Becker. Обеспечьте быструю и плавную подачу верхнего листа.


3. ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

Разработана в соответствии с требованиями европейского стандарта CE, обеспечивает стабильность машины, высокую эффективность и низкую частоту отказов. Используя комбинацию интерфейса человек-машина и ПЛК, отображает всю информацию, такую как предупреждения, обнаружение ошибок, сбои и рабочая скорость и т. д., на экране с первого взгляда.


4. ЧАСТЬ ПРЕДВАРИТЕЛЬНОЙ СТОПЫ

Система предварительной стопы с функцией предустановки может быть настроена как размер бумаги через сенсорный экран и ориентирована автоматически, чтобы эффективно сократить время настройки.



5. ПЕРЕДАЧА

Синхронный ремень Gates вместе с подшипником SKF в качестве основной передачи используется для обеспечения стабильности. Оба прижимных валика, увлажняющий валик и клапан клея можно легко отрегулировать с помощью ручки с механическим энкодером.

6.Система позиционирования слева-справа

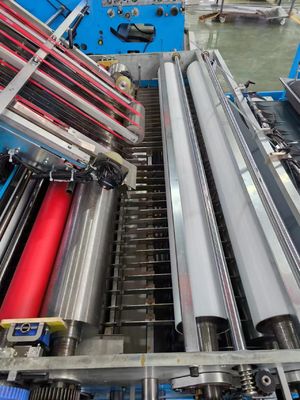

7. СИСТЕМА ПОЗИЦИОНИРОВАНИЯ И ВАЛИК ДЛЯ КЛЕЯ


Использование нескольких наборов фотоэлектрических датчиков в относительном положении нижних листов,
управление верхними листами с обеих сторон серводвигателя для выполнения независимого действия компенсации, чтобы обеспечить точное позиционирование верхнего листа и нижнего листа.
Валик из нержавеющей стали, никогда не ржавеет, после узкой шлифовки,
гарантирует равномерное нанесение минимального количества клея.
Нижний валик очищается водяным валиком.


8. СИСТЕМА УПРАВЛЕНИЯ С СЕНСОРНЫМ ЭКРАНОМ


Он использует централизованное управление сенсорным экраном, реализует диалог человек-машина с интерфейсом человек-машина высокого разрешения и реализует динамический мониторинг работы и неисправностей в режиме реального времени, что делает его более удобным для регулировки и устранения неполадок.



9. СИСТЕМА ПОДАЧИ ПО ПЕРЕДНЕЙ КРОМКЕ (ОПЦИОНАЛЬНО)


Эта система является опцией, более подходящей для больших размеров и толстых нижних листов.


10. БЕЗВАЛЬНЫЙ СЕРВОПОДАТЧИК(ОПЦИОНАЛЬНО)


Эта система является опцией, более подходящей для верхних листов большого размера.

11. СИСТЕМА БОЛЬШОГО ВСАСЫВАНИЯ ДЛЯ НИЖНЕГО ЛИСТА(ОПЦИОНАЛЬНО)


Эта система является опцией, если ваши продукты с картоном, гофрокартоном и 3 или 5 слоями. вы можете выбрать эту систему.


12. СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИ (ОПЦИОНАЛЬНО)


Регулярно смазывайте подшипник, чтобы продлить срок службы подшипника


13. ВИДЕОНАБЛЮДЕНИЕ (ОПЦИОНАЛЬНО)


Эта опция может контролировать работу машины, оператору не нужно часто ходить вокруг машины.

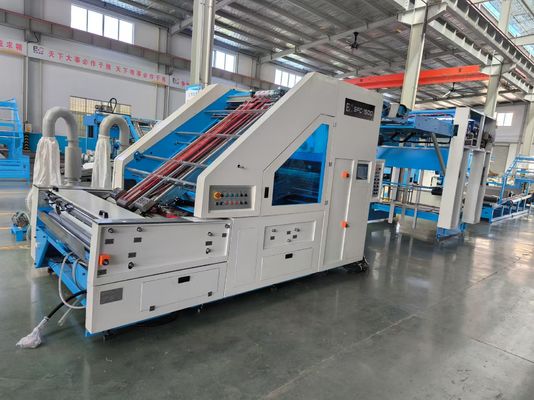

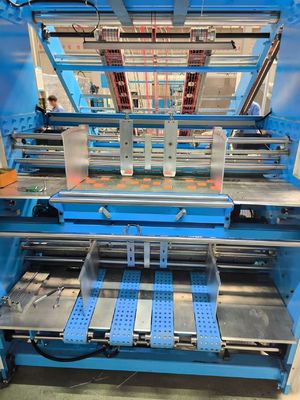

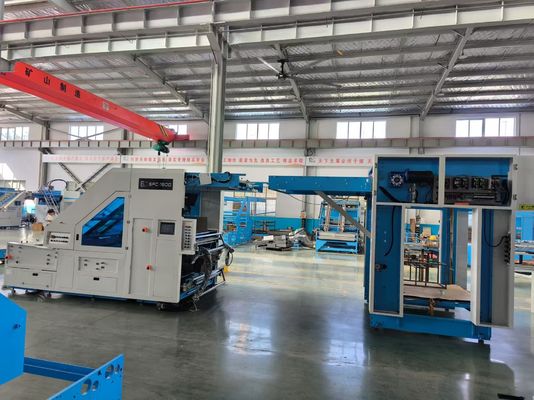

Изображение машины
