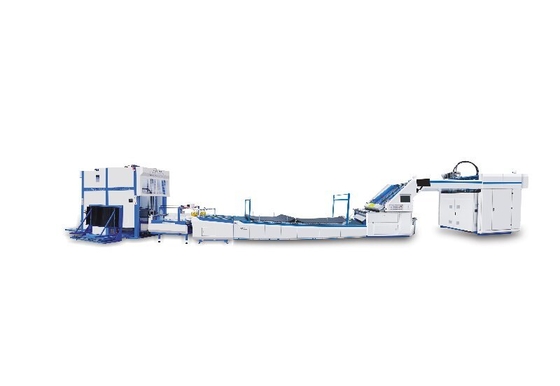

Высокоскоростная картоноламинационная машина GFHD 1500, 200 м/мин

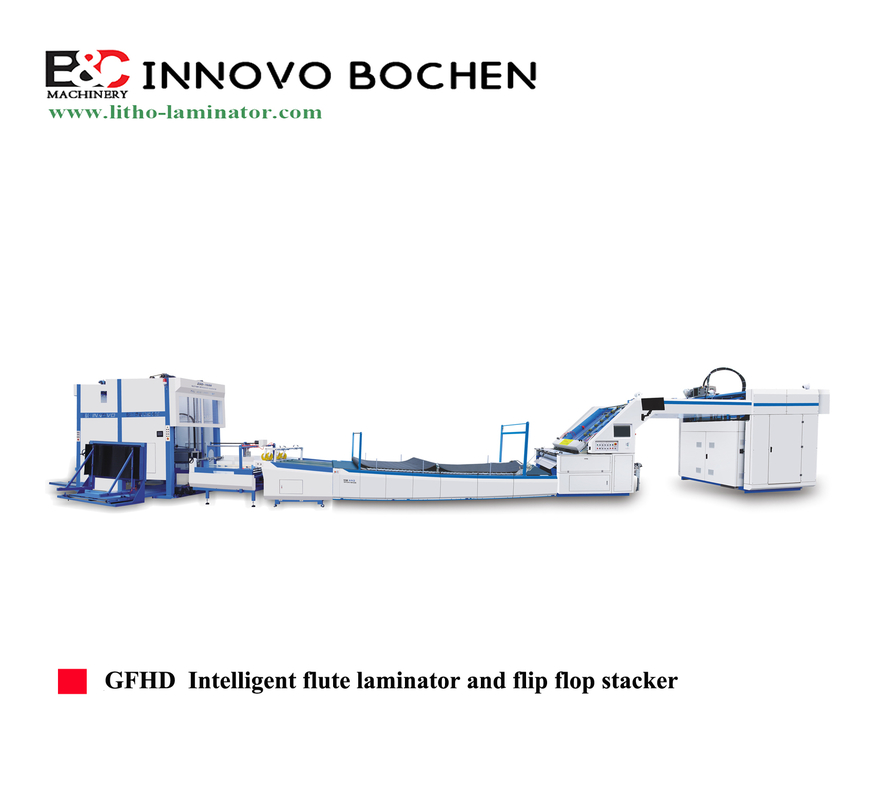

Интеллектуальный флют-ламинатор и штабелер с переворотом GFHD















GFH Автоматическая высокоскоростная машина для флют-ламинирования





Обзор машины:

GFH - это автоматическая высокоскоростная машина для флют-ламинирования последнего поколения, разработанная нашей компанией. Верхний лист этой машины использует принцип подачи внахлест, как в офсетном принтере, а боковой упор верхнего листа использует боковой упор с сервоприводом и принцип отслеживания и коррекции поверхности бумаги. Нижний лист использует систему с двумя передними кромками, без прижимных роликов, использует всасывание с высоким потоком для подачи бумаги, без давления на бумагу. Это позволяет наилучшим образом сохранить исходный тип картона. Она может автоматически определять высоту гофрокартона, автоматически регулировать зазор между роликами, автоматически регулировать количество клея, а ламинирующий ролик не требует очистки. Максимальная скорость ламинирования может достигать 200 метров/минуту (24 000 листов/час). Высокая скорость, высокая эффективность и высокая точность - ваш идеальный выбор.

Характеристики:

1. Верхний лист Подача внахлест + непрерывная коррекция, высокая скорость без потери точности. Скорость может достигать 180 метров/мин.

2. Нижний лист Система подачи с передней кромкой и подача с адсорбцией с высоким потоком. Нижняя бумага поступает непосредственно в клеевой ролик (без давления роликом, это не повредит жесткость гофрокартона), обеспечивая устойчивость гофрокартона к давлению и уменьшая количество клея на 30%, что не только экономит деньги, но и решает проблему избытка клея.

3. Передний прижимной ролик изготовлен из нового полифторэтиленового материала, который не требует очистки, что снижает трудоемкость оператора.

4. Вся машина не имеет ручного управления, электрическая регулировка, автоматическое определение толщины, уменьшение трудоемкости работы с одним заказом и увеличение эффективного рабочего времени.

5. Поскольку машина использует подачу внахлест, коррекция без зазора без остановки, поэтому производительность за единицу времени увеличилась на 50%, что значительно снизило энергопотребление за единицу времени, и это действительно увеличение производства и энергосбережение.

6. Использует систему выравнивания верхнего листа для обеспечения высокой точности. Режим подачи может быть выбран внахлест или раздельный.

7. Цифровой дизайн реализует автоматическую регулировку объема клея. Автоматическая регулировка зазора клеевого ролика (автоматически в зависимости от толщины нижнего листа).

8. Конструкция большого анилоксового ролика из нержавеющей стали (диаметр 160 мм) стабильна и высокоэффективна, наносит покрытие равномерно и экономит клей.

9. Автоматическое обнаружение верхнего и нижнего листа, технология автоматической сервокоррекции. Заставляет верхний лист автоматически отслеживать и прилегать к нижнему листу, и точность высока.

10. Двухцелевая подъемная платформа, мы можем использовать структуру предварительного штабелера, чтобы затолкнуть предварительно сложенную стопку бумаги на платформу. Мы также можем затолкнуть стопку бумаги непосредственно на платформу.

11. Многофункциональная стойка для нижнего листа подходит для изогнутого гофрокартона.

12. Используйте систему циркуляции клея, чтобы уменьшить потери клея и стабилизировать эффект адгезии клея.

13. Регулировка всей машины одним щелчком (просто введите размер бумаги).

14. Функция памяти заказов, один щелчок для передачи предыдущего заказа, удобно и быстро.

15. Видеомониторинг.

16. Всего 9 сервоприводов.









СПЕЦИФИКАЦИЯ:

МОДЕЛЬ	GFH-1500	GFH-1700	GFH-1900	GFH-2200
Макс. лист	1500×1500 мм	1700×1700 мм	1900×1900 мм	2200*2100 мм
Мин. лист	360×380 мм	360×400 мм	500×500 мм	500*500 мм
Толщина верхнего листа	120-800 г	120-800 г	120-800 г	120-800 г
Макс. скорость	200 м/мин	200 м/мин	200 м/мин	200 м/мин
Точность	±0,8-1 мм	±0,8-1 мм	±0,8-1 мм	±0,8-1 мм
Мощность	22 кВт	25 кВт	27 кВт	30 кВт
Толщина нижнего листа	≤10 мм (гофрокартон A-F) ≥400 г картона	≤10 мм (гофрокартон A-F) ≥400 г картона	≤10 мм (гофрокартон A-F) ≥400 г картона	≤10 мм (гофрокартон A-F) ≥400 г картона
Расход клея	B гофр: 15 г/㎡ E гофр: 20 г/㎡

ВВЕДЕНИЕ В ОТДЕЛЫ:
1. ПОДАЧА НИЖНЕЙ БУМАГИ

Система подачи с передней кромкой. Конструкция без давления при подаче не повреждает гофрокартон и повышает устойчивость гофрокартона к давлению. Колеса используют однонаправленный подшипник (уменьшают износ резиновых колес). Широкие резиновые колеса гарантируют, что гофры E, F и G не деформируются. Он также может работать с картоном или серым картоном плотностью более 400 г/м².

2. МЕХАНИЗМ ПОДАЧИ ВЕРХНЕГО ЛИСТА

Оснащен высокоскоростным безвальным податчиком и вакуумным насосом Becker. Передняя и задняя части податчика управляются серводвигателем. После ввода размера бумаги она будет автоматически позиционироваться. Режим подачи может быть выбран внахлест или раздельный. Использует систему выравнивания верхнего листа для обеспечения высокой точности.

3. ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

В основном используется электрическая система Siemens для обеспечения стабильности, высокой эффективности и низкой частоты отказов машины. Используя сочетание человеко-машинного интерфейса и ПЛК, отображает всю информацию на экране.

Функция памяти заказов, один щелчок для передачи предыдущего заказа, удобно и быстро.









4. ЧАСТЬ ПРЕДВАРИТЕЛЬНОЙ СТОПКИ

Предварительная стопка бумаги в условиях безостановочной работы, повышение эффективности.
Ширина предварительного штабелера контролируется двигателем, размер бумаги автоматически позиционируется. Двухцелевая подъемная платформа, мы можем использовать структуру предварительного штабелера, чтобы затолкнуть предварительно сложенную стопку бумаги на платформу. Мы также можем затолкнуть стопку бумаги непосредственно на платформу. И платформу можно регулировать в зависимости от фактической ситуации со стопкой бумаги.





5. СИСТЕМА ПОЗИЦИОНИРОВАНИЯ И КЛЕЕВОЙ РОЛИК



Оснащен датчиками и серводвигателем, управляет верхними листами для выполнения независимого действия компенсации, чтобы обеспечить высокую точность. Конструкция большого анилоксового ролика из нержавеющей стали (диаметр 160 мм) стабильна и высокоэффективна, наносит покрытие равномерно и экономит клей.

Цифровой дизайн реализует автоматическую регулировку объема клея. Автоматическая регулировка зазора клеевого ролика (автоматически в зависимости от толщины нижнего листа).



6. АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ





Регулярно смазывайте подшипник, чтобы продлить срок службы подшипника и сэкономить затраты.







7. Система подачи верхнего листа с большим ремнем.







Подача внахлест, скорость выше и работает более стабильно. и больше подходит для тонкой бумаги. Нет застревания при работе.

• Новый дизайн прижимного ролика.





Новый полифторэтиленовый материал для прижимного ролика, который не требует очистки и очистки, а затем снижает трудоемкость оператора.



• Система измерения



Используйте высокоточное устройство измерения толщины с серводвигателем. Все давление ролика будет регулироваться автоматически.







• Система без давления



Нет прижимного ролика, используйте систему всасывания с высоким потоком, она может сохранить исходную жесткость картона. Защитите картон лучше.



• Система коррекции моста верхнего листа.

.

Эта система предназначена для подачи верхнего листа в части моста, она может выровнять верхний лист. Для повышения точности бумаги.

• Гидравлический подъемный блок.



Используйте гидравлическую подъемную систему. Когда вы нажимаете кнопку, она поднимется. Удобно мыть клеевой ролик.



• Раздельное управление клеевым роликом.



Используйте один отдельный двигатель для управления клеевым роликом, когда машину нужно остановить, клеевой ролик не остановится. Это может хорошо сохранить клей, не переливаться. Затем, чтобы сэкономить клей.



• Система управления заказами



Функция памяти заказов. Машина может хранить запись предыдущего заказа. Когда вы хотите выполнить предыдущую работу. Просто вызовите предыдущий заказ, машина автоматически настроится на эти данные заказа.



• Система обнаружения двойных листов верхней бумаги



Эта система может обнаруживать верхнюю бумагу во время работы, чтобы избежать одновременной подачи двойных листов.



Список некоторых деталей



Серийный	Деталь	Страна	Бренд
1	Главный двигатель	Германия	Siemens
2	Контроллер движения	Китай	Innovo self design
3	Главный сервопривод (Yaskawa с трансформатором)	Япония Китай	Yaskawa Verchi
4	ПЛК	Германия	Siemens
5	Вакуумный нагнетательный насос	Германия	Becker
6	Преобразователь частоты	Германия	Siemens
7	Сервопривод переднего датчика	Япония	Yaskawa
8	Энкодер	Япония	Omron
9	Двигатель пресса	Тайвань	CPG
10	Двигатель модуляции ширины главного двигателя	Тайвань	CPG
11	Двигатель ширины подачи	Тайвань	CPG
12	Двигатель подачи	Тайвань	Liming
13	Редуктор скорости бумаги	Тайвань	Liming
14	Цепь	Китай	Японские опции
15	Реле	Япония	Omron
16	Оптоэлектронный переключатель	Тайвань	FOTEK
17	Твердотельное реле	Тайвань	FOTEK
18	Переключатели приближения	Япония	Omron
19	Реле уровня воды	Тайвань	FOTEK
20	Контактор	Франция	Schneider
21	Линейная направляющая и направляющая рейка	Тайвань	HIWIN
22	Потенциометр	Япония	TOCOS
23	Кнопка	Франция	Schneider
24	Тормозной резистор	Тайвань	TAYEE
25	Сенсорный экран	Тайвань	WEINVIEW
26	Воздушный выключатель	Франция	Schneider
27	Термореле	Франция	Schneider
28	Система питания постоянного тока	Тайвань	Mingwei















Машина для переворачивания стопы ZSD

Введение в продукт

Штабелирующая машина является вспомогательным продуктом машины для флют-ламинирования, которая включает в себя стол для медленной подачи бумаги, столы для стопки бумаги, поворотный стол и стол для приема бумаги. При этом бумага соединяется с устройством для гофрированной бумаги через стол медленной подачи, и бумага укладывается в стопку бумаги, а затем отправляется на поворотный стол, а механизм переворачивания стопки бумаги в поворотном столе используется для однократного переворачивания стопки бумаги и поворота ее на поворотный стол.

Верхняя часть подается в механизм разделения бумаги с помощью ленточного конвейерного механизма, а затем входит в верхнюю часть приемного стола. После завершения всей бумаги бумага сбрасывается на поддон приемного стола, тем самым обеспечивая полностью автоматический подсчет бумаги, переворачивание бумаги и штабелирование бумаги. Он имеет преимущества выравнивания и приклеивания бумаги и значительно снижает требования к рабочей силе и эффективно повышает эффективность подачи бумаги, снижая интенсивность ручной подачи.

Характеристики
A. Поддон можно автоматически задвигать в машину.
B. Соответствует машине для флют-ламинирования со скоростью 12 000 шт./ч.
C. Режим переворота можно изменить, чтобы предотвратить изгиб бумаги.
D. Функция непрерывного сбора для повышения эффективности производства.
E. Сокращение трудозатрат и снижение трудоемкости.
F. Бумагу можно аккуратно прижать и сложить в стопку.
G. Машина может сочетаться с машиной для флют-ламинирования разных производителей.
H. Бумага может выходить сзади или сбоку.
I. Регулировка одним щелчком (просто введите размер бумаги).
J. Видеомониторинг (опционально).
Параметры:

Модель	ZSD1500	ZSD 1700	ZSD 1900	ZSD 2200
Макс. размер бумаги	1500*1500 мм	1700*1700 мм	1900*1900 мм	2200*2100 мм
Мин. размер бумаги	420*450 мм	420*450 мм	420*450 мм	420*450 мм
Скорость	12000 шт./ч
Мощность	8 кВт	10 кВт	16 кВт	16 кВт
Вес машины	4000 кг	4000 кг	4500 кг	4500 кг
Напряжение	380 В переменного тока/3P	380 В переменного тока/3P	380 В переменного тока/3P	380 В переменного тока/3P
Размер	8100*2900*3150 мм	8100*2900*3150 мм	13800*2700*2950 мм	13800*2900*2950 мм





Введение в отделы

1. Блок сепаратора

Эта часть имеет функцию ускорения для быстрого разделения листов. В то же время операторы могут отбирать нестандартную продукцию.
2. Подсчет и штабелер

Эта часть может аккуратно прижать бумагу и отправить ее. Высоту штабелера бумаги можно регулировать по положению датчика.

3. Устройство переворачивания

Эта часть может отправлять бумагу на стол подачи, и работа этой части управляется серводвигателем. Кроме того, мы также можем настроить режим переворота на экране.

4. Стол подачи

Эта часть может аккуратно прижать бумагу и сложить ее в стопку. Он имеет функцию непрерывной подачи.
5. Сенсорный экран

Здесь мы можем установить размер бумаги, ориентация будет отрегулирована автоматически.

Опции:
1. Автоматический выход

Это устройство с напольным роликом может автоматически выдавать стопку бумаги.





2. Автоматический загрузчик лотков



Это устройство автоматически задвигает лоток в машину для удобства работы.
