5-слойная машина для ламинирования гофрокартона с сервоприводом

    Высокоточная листовая ламинационная машина для гофрокартона 5-слойная с автоматическим сервоуправлением и коррекцией

Характеристики производительности

● Эта машина может ламинировать комбинацию из двух гофрокартонных листов и любого типа верхнего листа вместе. Она может производить двухслойный картон (картон + картон), 3-слойный, 4-слойный, 5-слойный, 7-слойный и другие изделия.

● Тип ламинирования: гофрокартон + гофрокартон + картон, гофрокартон + гофрокартон, гофрокартон + картон, картон + картон, картон + серый картон + картон и т. д.

● Автоматическое обнаружение верхнего и нижнего листа, технология автоматической сервокоррекции. Заставляет верхний лист автоматически отслеживать и совмещать с нижним листом, обеспечивая высокую точность.

● В секции подачи нижнего листа используется импортная система управления серводвигателем с вакуумным ремнем Japan NITTA и системой подачи по передней кромке.


● Многофункциональная стойка для нижнего листа подходит для изогнутого гофрокартона.

● Большой валик для клея из нержавеющей стали (160 мм) с тонкой анилоксовой шлифовкой для обеспечения равномерного нанесения клея даже при минимальном количестве клея.

● Двухцелевая подъемная платформа, мы можем использовать структуру предварительного штабелера для подачи предварительно уложенной стопы бумаги на платформу. Мы также можем подавать стопу бумаги непосредственно на платформу.

● Специальные полиэтиленовые материалы на поверхности валика для нанесения покрытия и прижимного валика, клей автоматически отпадает, не требуя очистки.

● Используйте систему циркуляции клея для уменьшения потерь клея и стабилизации эффекта адгезии клея.

● Регулировка всей машины одним нажатием (просто введите размер бумаги).

● Видеомониторинг.

Параметры:




Конструктивные особенности:
◆ Применение ведущей в мире системы управления передачей, достаточно ввести размер бумаги, система автоматически настроится.

◆ Компьютеризированная высокоскоростная сборка, до 12 000 листов в час.

◆ Головка подачи воздуха типа Chuanliu с четырьмя комплектами передних сопел и четырьмя комплектами всасывающих сопел.

◆ Блок Feida использует картон с низкой стопой, который может совмещать бумагу с поддоном, и может установить предварительный штабелер с поддержкой направляющих.

◆ Используйте несколько комплектов электрических глаз для определения положения нижней линии и заставьте серводвигатель с обеих сторон лицевой бумаги независимо вращаться для компенсации выравнивания верхней и нижней бумаги, что обеспечивает точность и плавность.

◆ Полнофункциональная электронная система управления с использованием интерфейса человек-машина и отображения модели программы ПЛК, может автоматически обнаруживать рабочие условия и рабочие записи.

◆ Система автоматического пополнения клея может автоматически компенсировать потерю клея и взаимодействовать с рециркуляцией клея.



ВВЕДЕНИЕ В ОТДЕЛЫ:

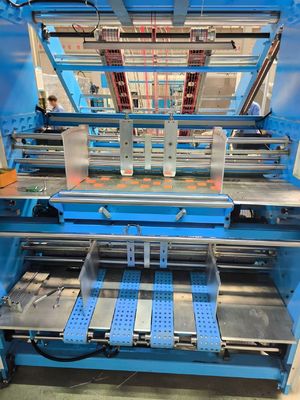

1. ПОДАЧА НИЖНЕГО ЛИСТА


Используйте систему подачи по двойной передней кромке. Это позволяет более плавно подавать нижний лист. А также может выполнять подачу картона.

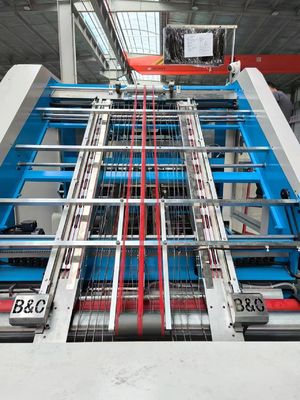

2. МЕХАНИЗМ ПОДАЧИ ВЕРХНЕГО ЛИСТА

Как подъем бумаги, так и подающее сопло высокоскоростного автоматического специального податчика можно свободно регулировать для адаптации как к тонкой, так и к толстой бумаге. Вместе с насосом Becker. Обеспечивает быструю и плавную подачу верхнего листа.


3. ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

Разработана в соответствии с требованиями европейского стандарта CE, обеспечивает стабильность машины, высокую эффективность и низкую частоту отказов. Используя комбинацию интерфейса человек-машина и ПЛК, отображает всю информацию, такую как предупреждения, обнаружение ошибок, сбои и рабочая скорость и т. д. на экране с первого взгляда.


4. ЧАСТЬ ПРЕДВАРИТЕЛЬНОЙ СТОПЫ

Система предварительной стопы с функцией предустановки может быть настроена по размеру бумаги через сенсорный экран и ориентирована автоматически, чтобы эффективно сократить время настройки.



5. ПЕРЕДАЧА

Синхронный ремень Gates вместе с подшипником SKF в качестве основной передачи используется для обеспечения стабильности. Оба прижимных валика, увлажняющий валик и клапан для клея можно легко отрегулировать с помощью ручки с механическим энкодером.

6.Система позиционирования влево-вправо

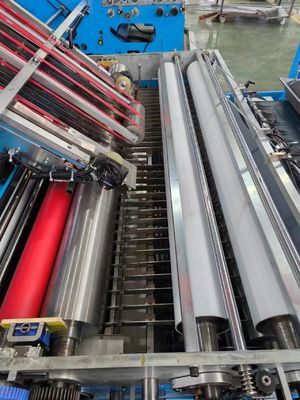

7. СИСТЕМА ПОЗИЦИОНИРОВАНИЯ И ВАЛИК ДЛЯ КЛЕЯ


Использование нескольких комплектов фотоэлектрических датчиков в относительном положении нижних листов,
управление верхними листами с обеих сторон серводвигателя для выполнения независимого действия компенсации, что обеспечивает точное позиционирование верхнего листа и нижнего листа.
Валик из нержавеющей стали, никогда не ржавеет, после узкой шлифовки,
гарантирует равномерное нанесение минимального количества клея.
Нижний валик очищается водяным валиком.


8. СИСТЕМА РАБОТЫ С СЕНСОРНЫМ ЭКРАНОМ


Он использует централизованное управление сенсорным экраном, реализует диалог человек-машина с интерфейсом человек-машина высокого разрешения и реализует динамический мониторинг работы и неисправностей в режиме реального времени, что делает его более удобным для регулировки и устранения неполадок.



9. СИСТЕМА ПОДАЧИ ПО ПЕРЕДНЕЙ КРОМКЕ (ОПЦИОНАЛЬНО)


Эта система является опцией, более подходящей для больших размеров и толстых нижних листов.


10. ВАЛОВЫЙ СЕРВОПОДАТЧИК(ОПЦИОНАЛЬНО)


Эта система является опцией, более подходящей для верхних листов большого размера.

11. СИСТЕМА БОЛЬШОГО ВСАСЫВАНИЯ ДЛЯ НИЖНЕГО ЛИСТА(ОПЦИОНАЛЬНО)


Эта система является опцией, если ваши изделия с картоном, гофрокартоном и 3 или 5 слоями. вы можете выбрать эту систему.


12. СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИ (ОПЦИОНАЛЬНО)


Регулярно смазывайте подшипник, чтобы продлить срок службы подшипника


13. ВИДЕОНАБЛЮДЕНИЕ (ОПЦИОНАЛЬНО)


Эта опция может контролировать работу машины, оператору не нужно часто ходить вокруг машины.

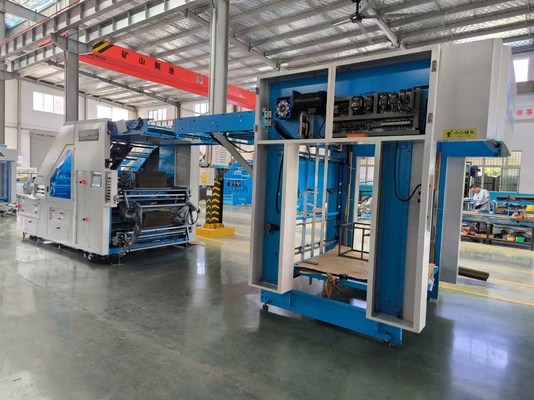

Изображение машины
